Existem muitos artigos sobre equipamentos de computação domésticos, principalmente máquinas estacionárias em geral de todas as partes do mundo, mas quase nada sobre a computação por traz da cortina de ferro, menos ainda sobre computadores móveis soviéticos/domésticos.
Vamos mudar isso agora.
O “Elektronika MS 1504” foi o primeiro laptop soviético produzido em massa. A designação interna de fábrica do modelo é “Elektronika PC 300”.
Eletrônica MS 1504 ou PC 300:
O computador foi desenvolvido em 1989-1990 (e as primeiras cópias foram lançadas), a produção em série começou em 1991 e foi produzido até 1994 (o último dispositivo que conheço, lançado para as necessidades internas da empresa) pela ONG “Integral” de Minsk. O desenvolvimento e o lançamento do laptop foram descritos em detalhes na Электронная промышленность 1990 №3.

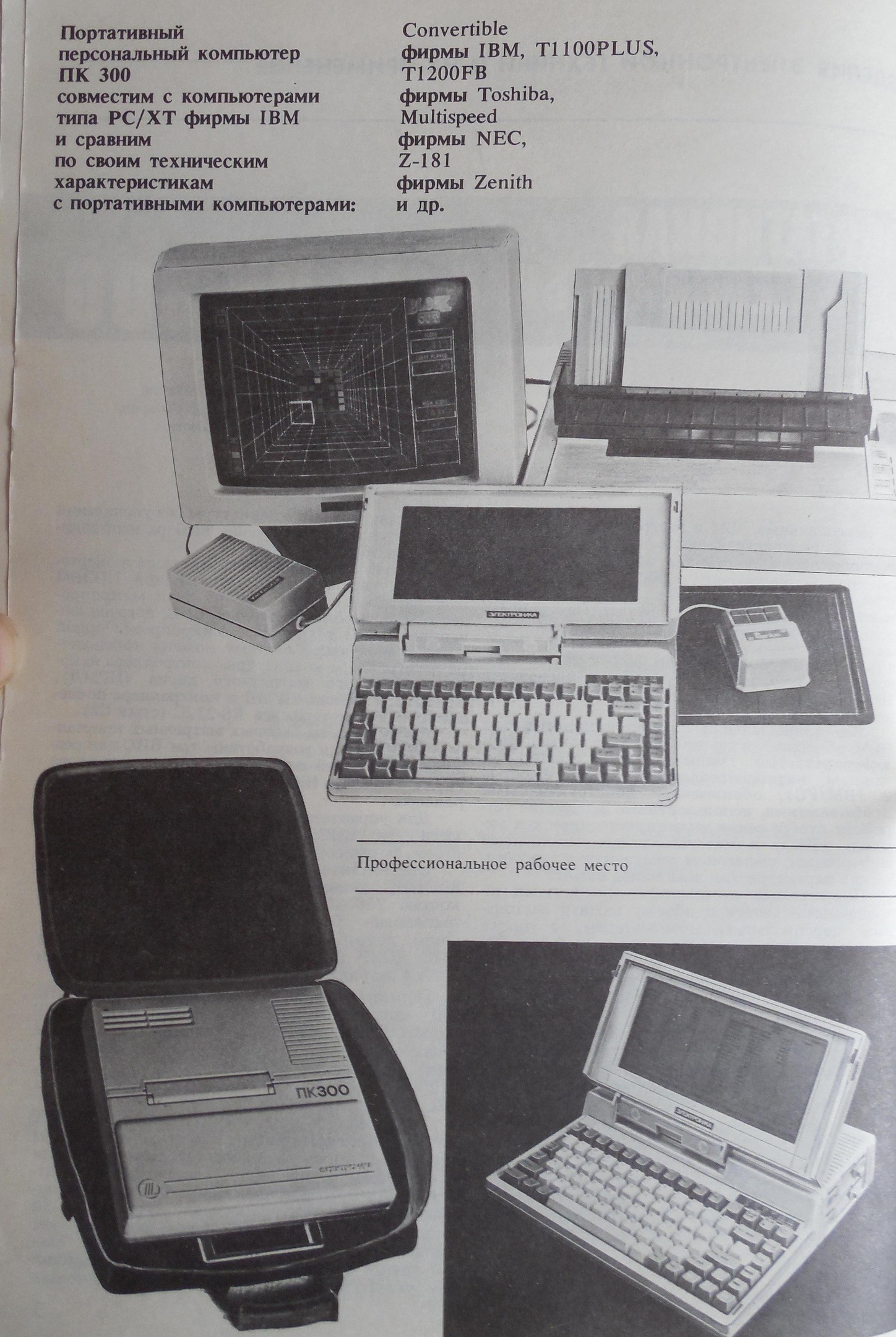

Revista com artigo detalhado sobre o laptop:
O laptop japonês “Toshiba T1100 Plus”, lançado no mercado em 1986, foi usado como base para o desenvolvimento. O design do laptop doméstico copiou quase completamente a aparência do protótipo estrangeiro (você pode desmontar o “Toshiba” e depois montar o “Elektronika” de olhos fechados), porém, o circuito do computador foi completamente redesenhado e adaptado à base de elementos soviética.

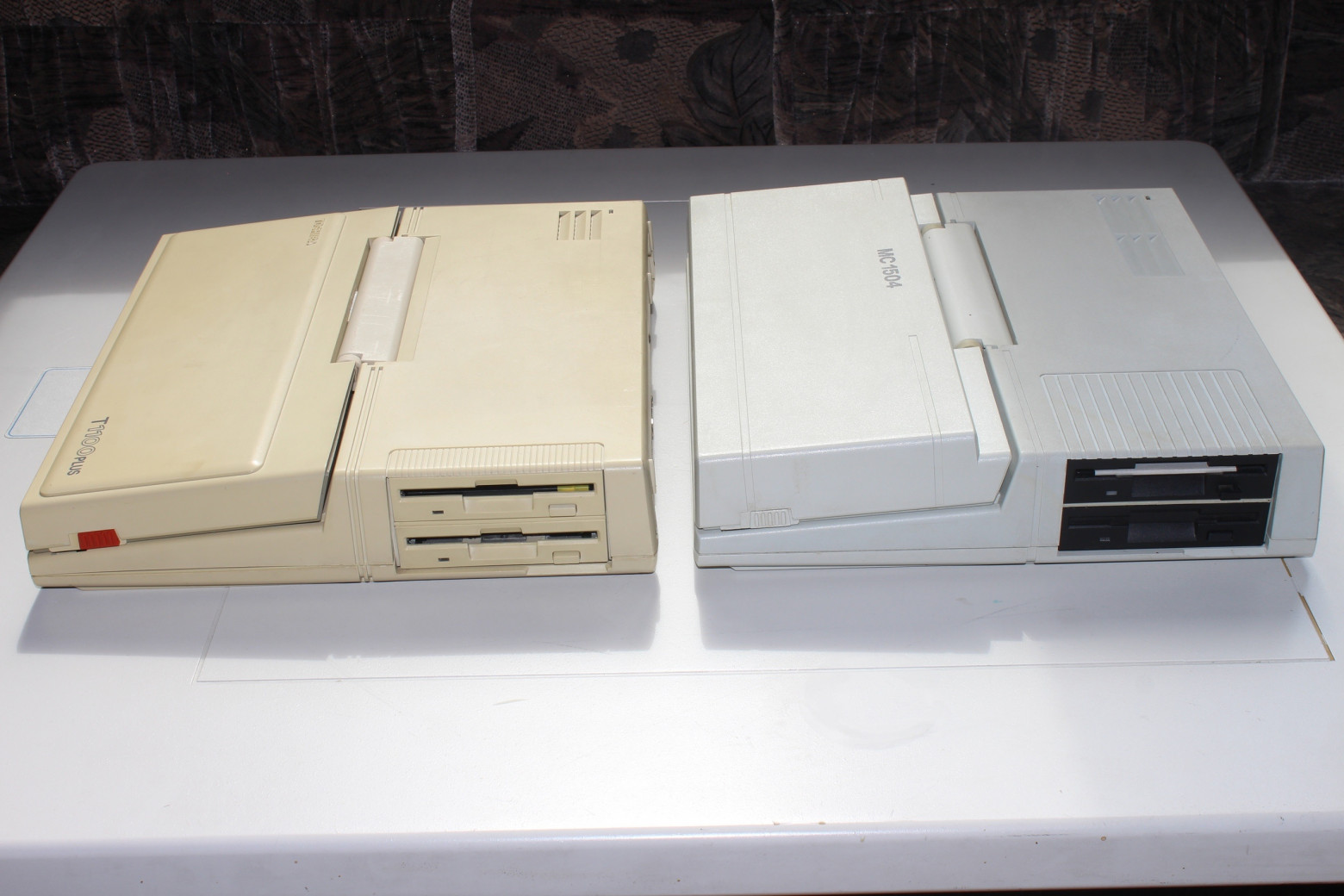

Uma imagem de comparação dos 2, Toshiba T1100 Plus e MS 1504.

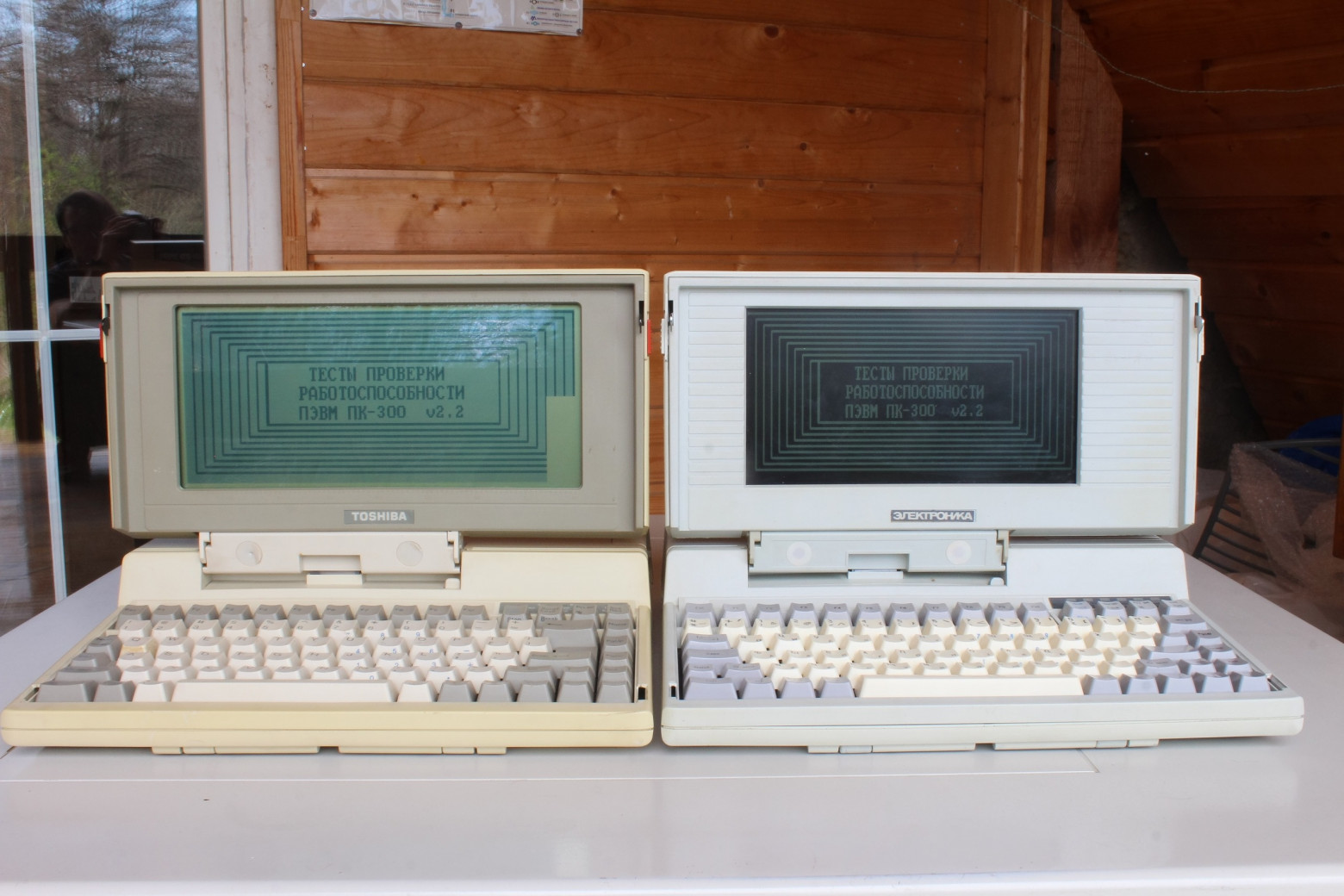

Teste carregado na Toshiba e Electronica:
Os componentes usados foram inteiramente produzidos internamente, e os primeiros modelos de laptop usavam controladores de unidade de disco da Toshiba – TC8565F mais tarde, eles foram substituídos por unidades MS 5308 nacionais.
O laptop usava pelo menos três versões diferentes do módulo de tela: Citizen japonês – monocromático, com luz azul (tela azul – caracteres brancos), com retroiluminação, razão pela qual a tampa do laptop foi reforçada; Toshiba TLX-561 japonês – monocromático, sem retroiluminação, como nas versões posteriores do laptop Toshiba T1100; e, finalmente, soviético, monocromático (tela verde – caracteres pretos), sem retroiluminação, uma cópia do Toshiba (matriz LCD – IZHG93 640×200). Mas vamos aos NUDES.

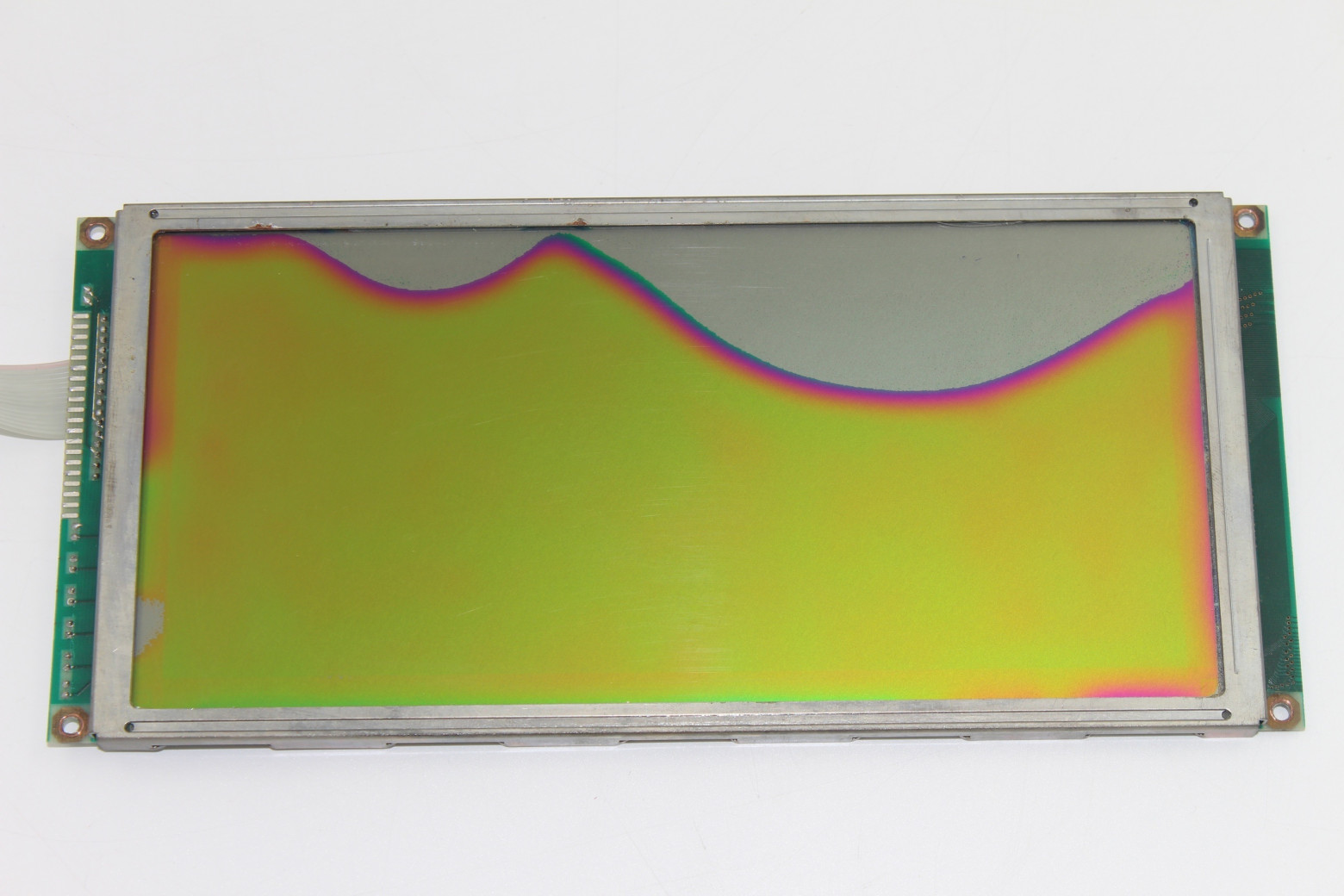

Aparentemente, não havia telas nacionais suficientes pois a importação de telas japonesas continuou mesmo depois da fabricação nacional delas, inclusive depois de 1991, a situação com as entregas se complicou não há muitos dados sobre a produção em série. Provavelmente, a parcela de telas nacionais defeituosas também ocorreu, até hoje, poucas dessas telas sobreviveram em estado “com vazamento”.
Explorando mais o computador, é impossível (assim como a tela) não compará-lo em termos de clareza com seu protótipo, o Toshiba T1100 Plus.

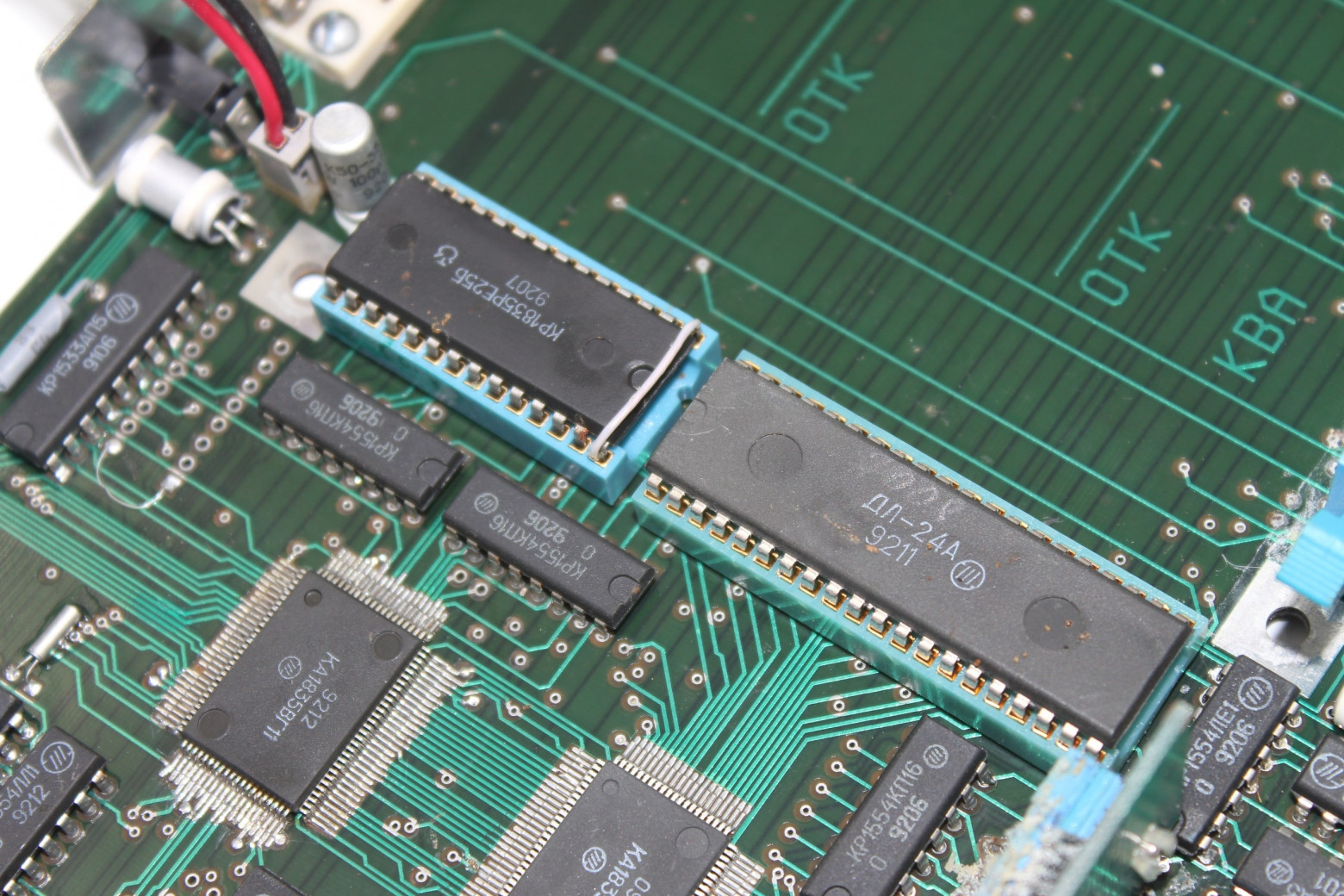

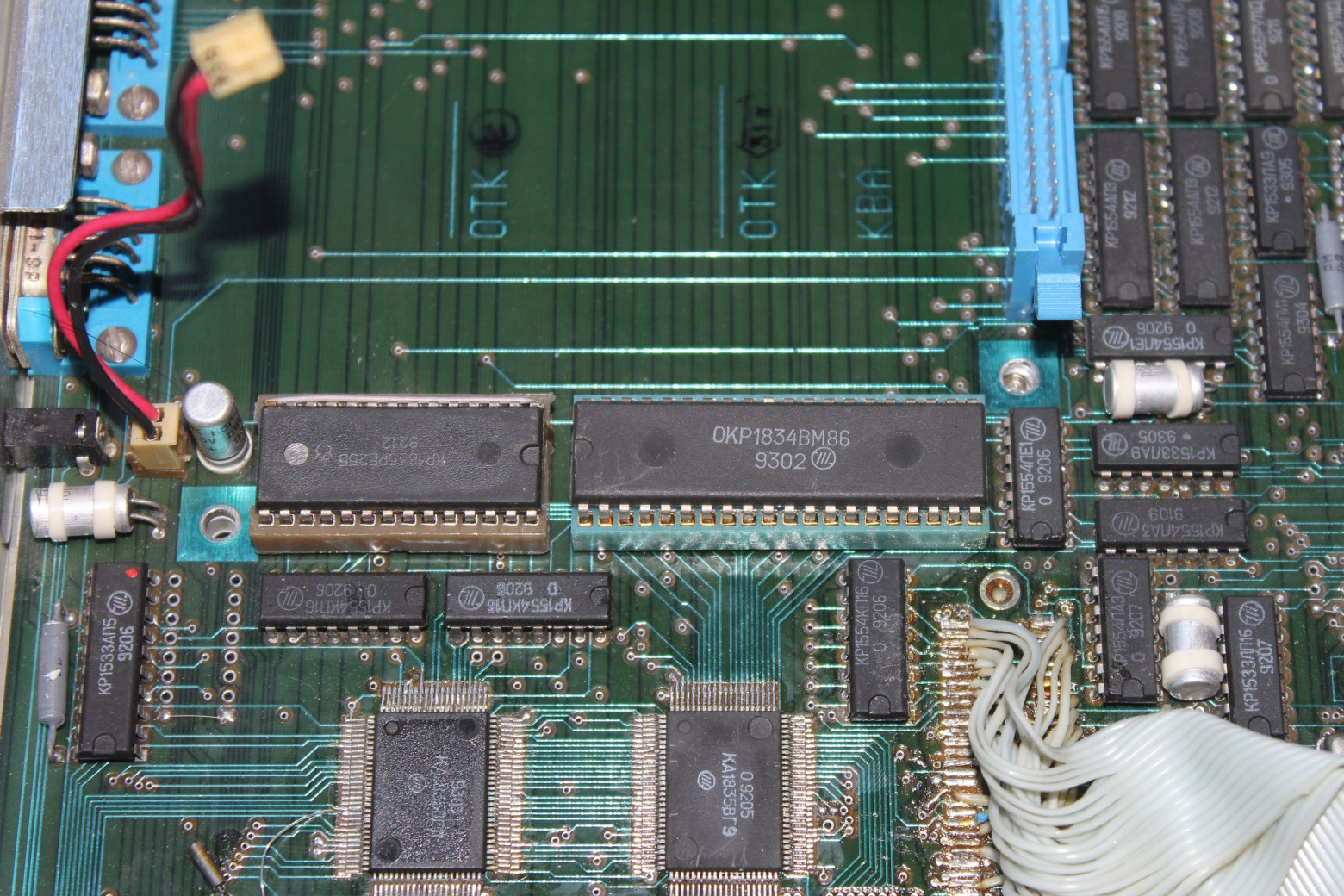

A eletrônica do MS 1504 é baseada em um processador DL-24A de 16 bits (OKR1834VM86, “O” no início da designação é um sinal de produção experimental) – um análogo soviético do Intel 80C86, operando a uma frequência de 4,77 MHz ou 7,16 MHz no modo turbo. Foi verificado que o laptop também funciona com um i8086 comum (KR1810VM86).

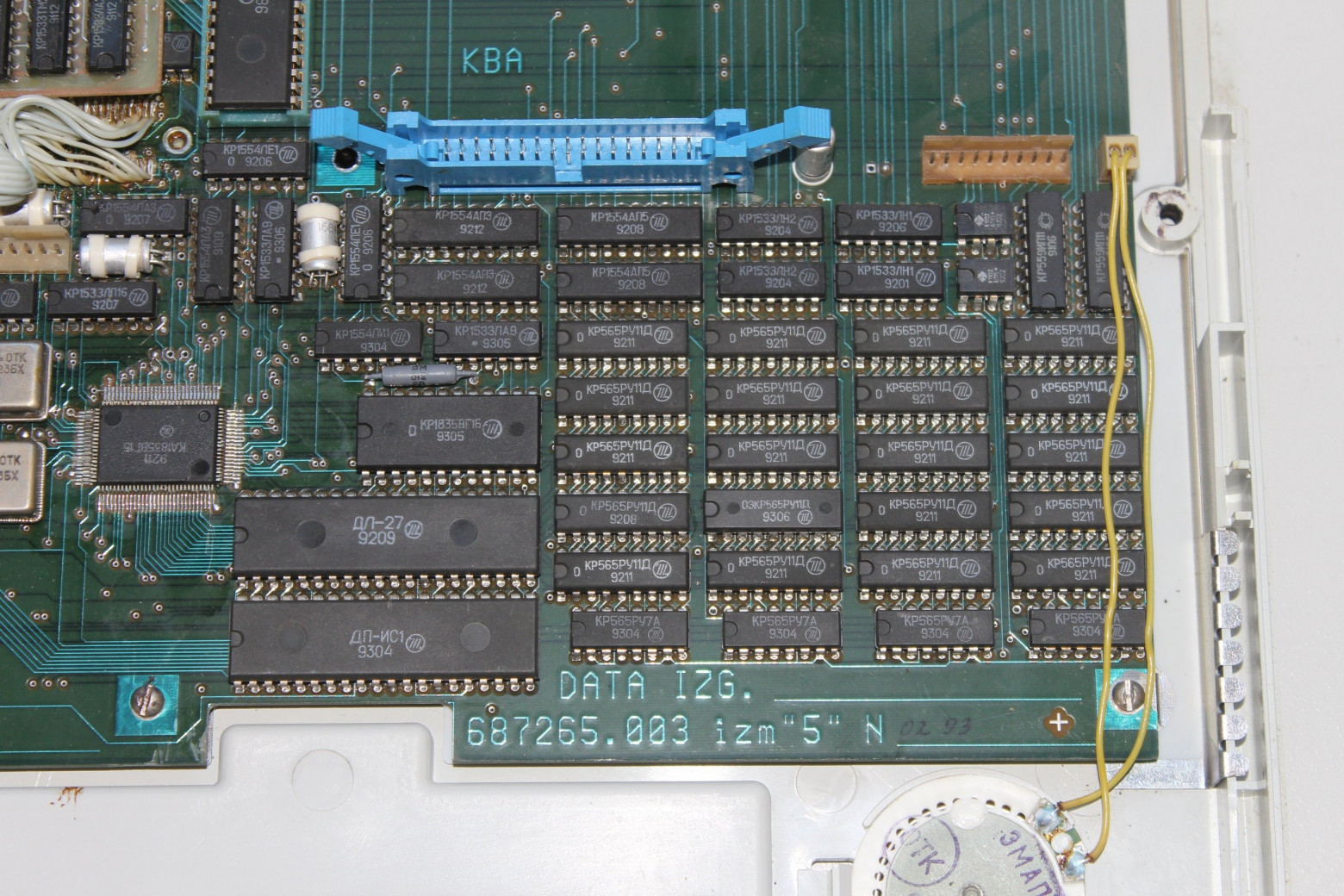

A RAM é composta por 20 microcircuitos KR565RU11D com capacidade total de 640 KB. Há uma ROM com sistema básico de entrada e saída (BIOS) com capacidade de 32 KB (instalada ao lado do processador).
Em termos de software e hardware, o Elektronika MS 1504 é compatível com o padrão IBM PC/XT, mas também possui um relógio de tempo real integrado.
A propósito, há uma peculiaridade com eles: A bateria padrão do laptop precisa estar sempre carregada para evitar que travem, se travarem o MS DOS superior à versão 3.30 não poderá ser iniciado e o computador simplesmente congela com um “erro de partição cheia” exibido na tela. Isso é resolvido carregando o DOS 3.30 padrão e inserindo a data, após o qual você pode carregar pelo menos o DOS mais recente.
Vale ressaltar que uma versão educacional do laptop que não tinha unidades de disco, placa de rede instalada ou bateria instalados.
Creio que presumiram que a máquina estaria sempre conectada a uma fonte de alimentação, ou o sistema, que era carregado pela rede, não acessava o relógio em tempo real. Na Toshiba, aliás, há uma bateria em miniatura na placa-mãe para esse propósito.

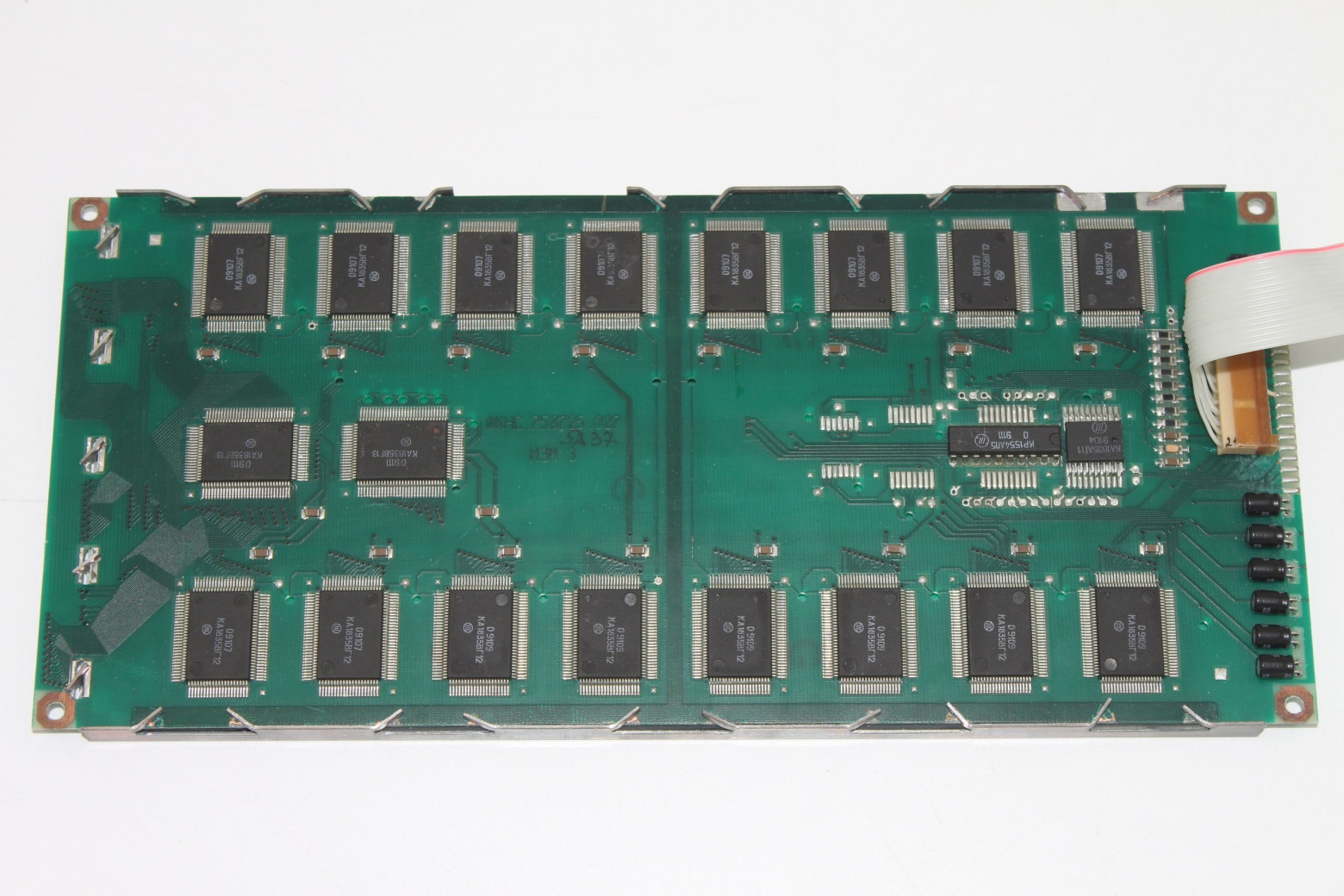

O computador está equipado com um adaptador de vídeo CGA baseado no chip KA1835VG10 – um BIS que controla a saída de informações para um monitor colorido ou monocromático ou LCD e coordena os processos de regeneração da tela e troca de processador com a memória de vídeo. A capacidade da RAM de vídeo é de 16 KB, a capacidade do gerador de caracteres é de 2 KB (monitor), 4 KB (LCD), e a placa possui três microcircuitos KR537RU17A. Modos de operação com monitor: gráfico monocromático de 640×200 pixels; gráfico colorido de 320×200 pixels (4 cores); simbólico de 80×25 caracteres (16 cores); simbólico de 40×25 caracteres (16 cores). O módulo de exibição consiste em uma placa de controle LCD e o próprio indicador de cristal líquido, descrito acima. A placa contém 16 CIs de driver de coluna (KA1835VG12), 2 CIs de driver de linha (KA1835VG13), 1 CI de geração de nível de tensão e um CI de interface de controlador de módulo de vídeo. Há um jumper na placa-mãe que determina qual monitor está instalado – soviético ou Toshiba (se o jumper estiver configurado incorretamente, a imagem será duplicada).

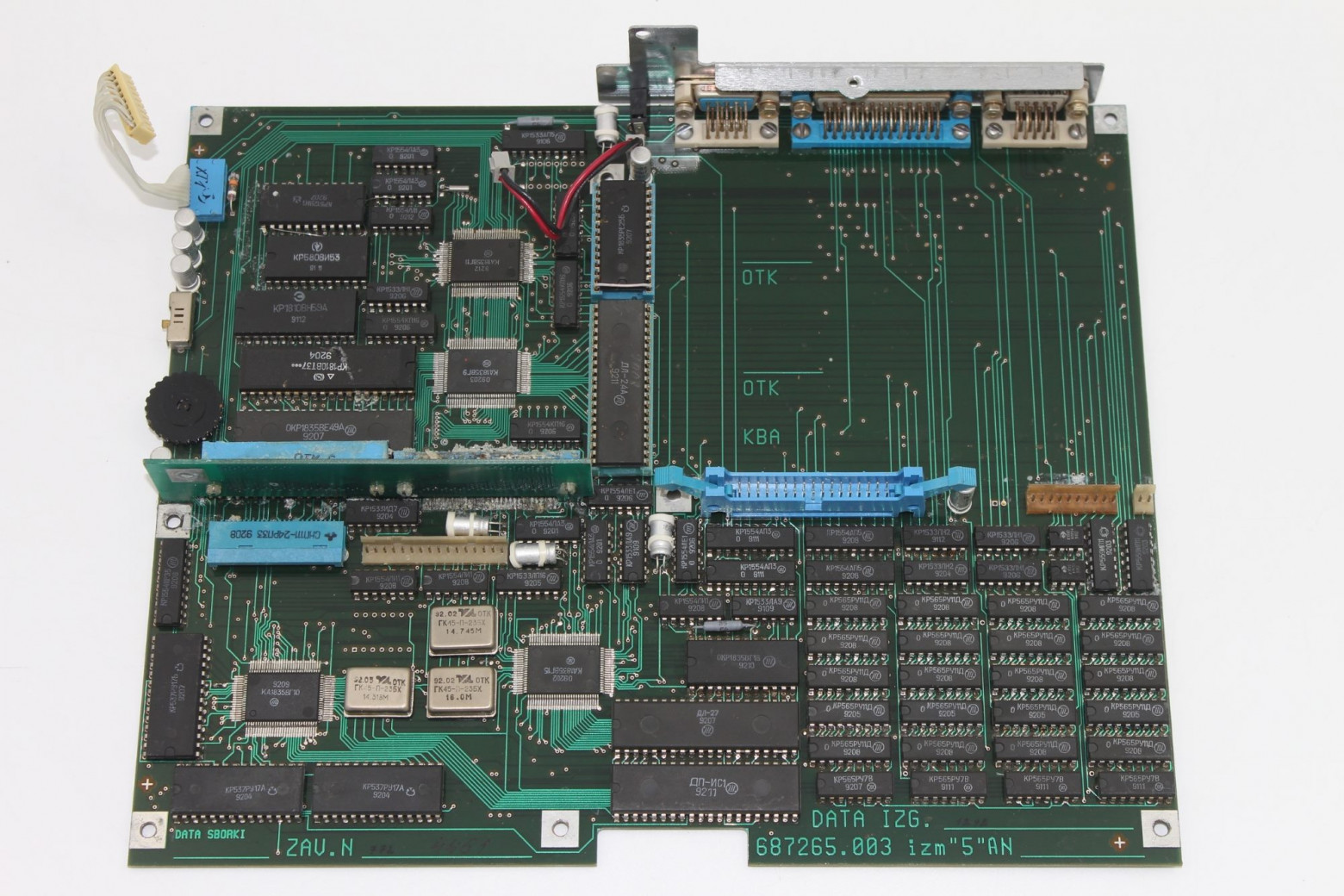

A placa-mãe é multicamadas e também abriga os seguintes microcircuitos: KA512VI1 – relógio-calendário, KA1835VG9 e KA1835VG15 – 2 controladores de barramento (multiplexadores) que desempenham as funções de drivers e receptores para o microprocessador, barramentos locais e de sistema, fixam o endereço e geram sinais para selecionar o cristal das portas de entrada-saída; KA1835VG11 – um controlador de sistema que desempenha as funções de um gerador, controlador de barramento de sistema, controlador de barramento local, configurador de sistema, interface de teclado, controlador de memória dinâmica, controlador de protocolo de acesso direto à memória, etc.; KR1810VN59A – controlador de interrupção; KR1810VT37 – controlador de acesso direto à memória; OKR1835VE49 – microcomputador, controlador de teclado; DP-IS1 – controlador de porta serial (analógico 82C50A); KR1835VG16 é um separador de dados e ao lado dele está o DL-27, um controlador de unidade de disquete.
À medida que o laptop “se desenvolveu” e melhorou, as placas-mãe passaram por mudanças, como resultado das quais diferentes revisões de placas foram instaladas no computador (pelo menos 5 são conhecidas).
O computador possui uma interface serial RS-232, bem como uma interface CPU-NSMD para conectar uma unidade de disquete de 133 mm (5,25), que em outro modo também é uma porta paralela Centronics. As unidades de disco padrão de 3,5 têm capacidade de 720 KB.

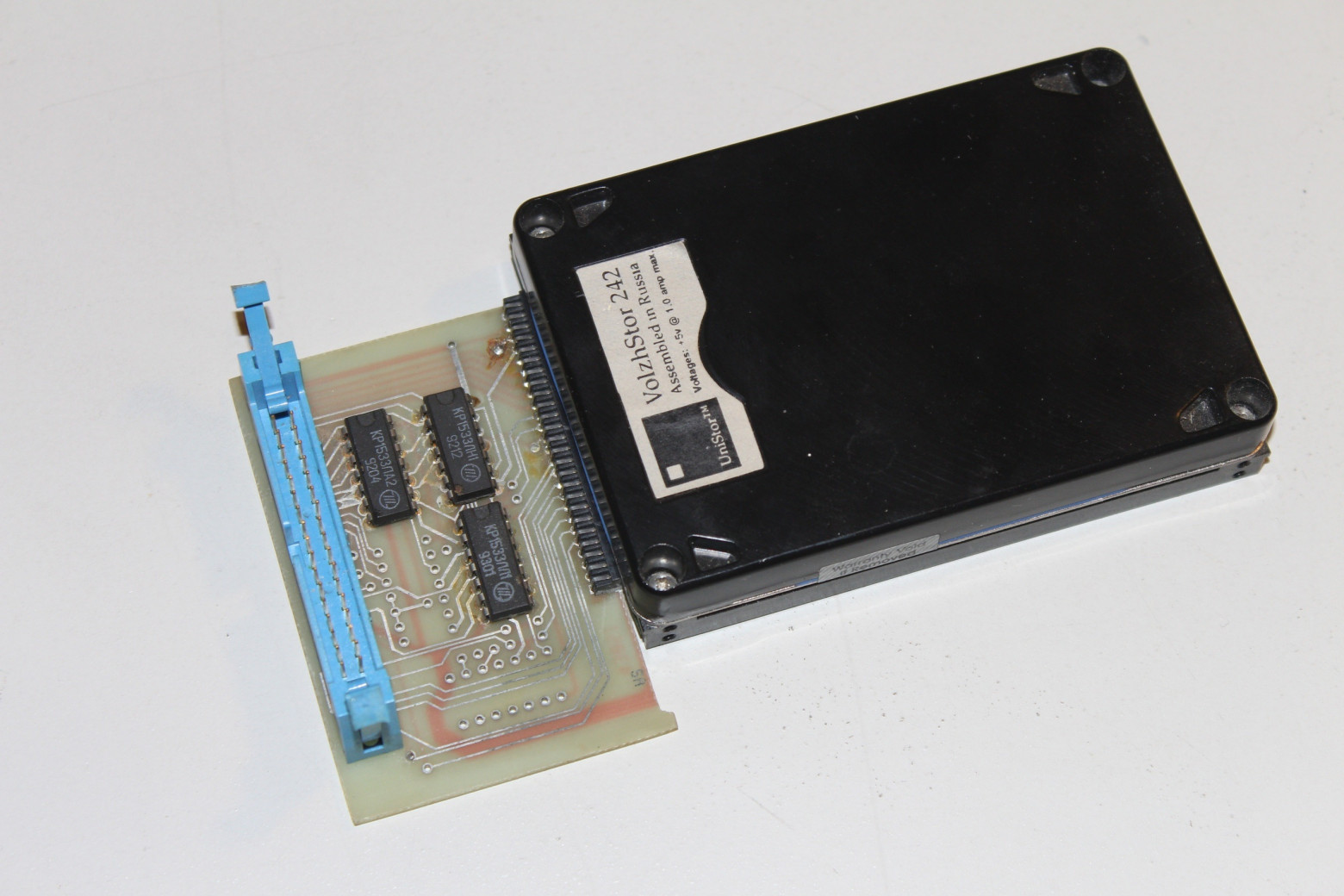

Além disso, havia versões do laptop com um disco rígido mini-IDE instalado (importado ou montado na Rússia – VolzhStor 242). Nessas cópias, geralmente faltava uma unidade de disquete, em seu lugar havia um HDD. Também nesta versão do laptop, o BIOS foi modificado para permitir o uso do HDD XTA (XT IDE de 8 bits).
Em geral, o computador permite conectar todos os dispositivos periféricos padrão da época: impressoras, digitalizadores, plotters, plotters gráficos, mouses, incluindo aqueles de fabricação estrangeira.
O sistema de alimentação do computador PC 300 consiste em uma fonte de alimentação externa com tensão de saída de 9 volts e um módulo estabilizador, que fornece as tensões necessárias ao módulo de exibição, à placa-mãe e às unidades de disco, além de carregar a bateria (uma bateria de níquel-cádmio de 6 volts foi instalada no laptop). Dependendo do tipo de tela instalada, as características da tensão fornecida ao estabilizador variavam (-15 ou -21 volts). Existem também duas versões diferentes do estabilizador: uma de série e uma versão inicial/experimental, que se distingue por uma fabricação tecnologicamente mais avançada e que, por algum motivo, não entrou em produção. Em geral, em comparação com o restante do computador, a fonte de alimentação interna parece bastante arcaica e exige muito trabalho para ser reparada — parece que foi calculada incorretamente no início, então parte dos trilhos da placa teve que ser duplicada com fios.

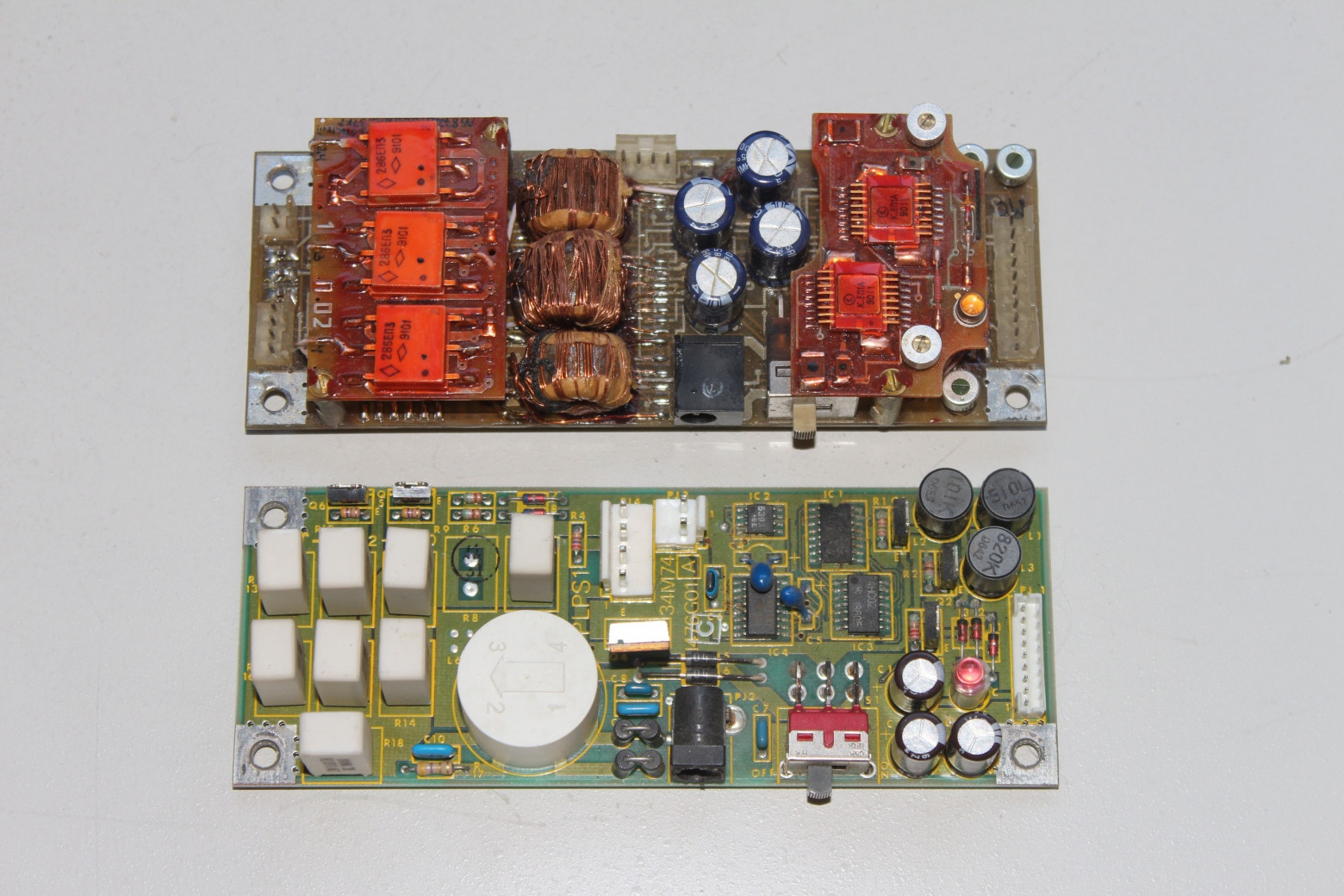

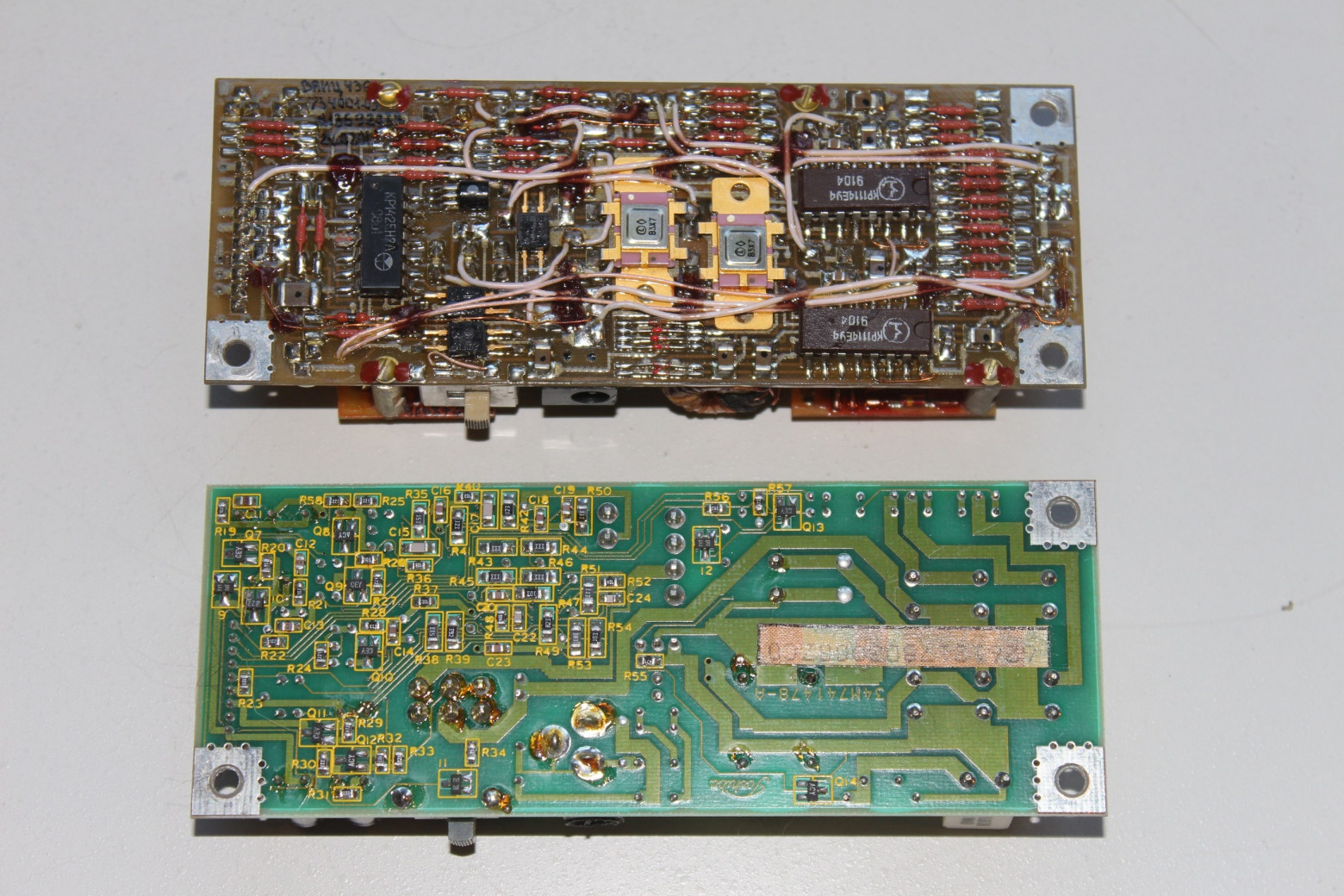

Comparação com o modulo da Toshiba:

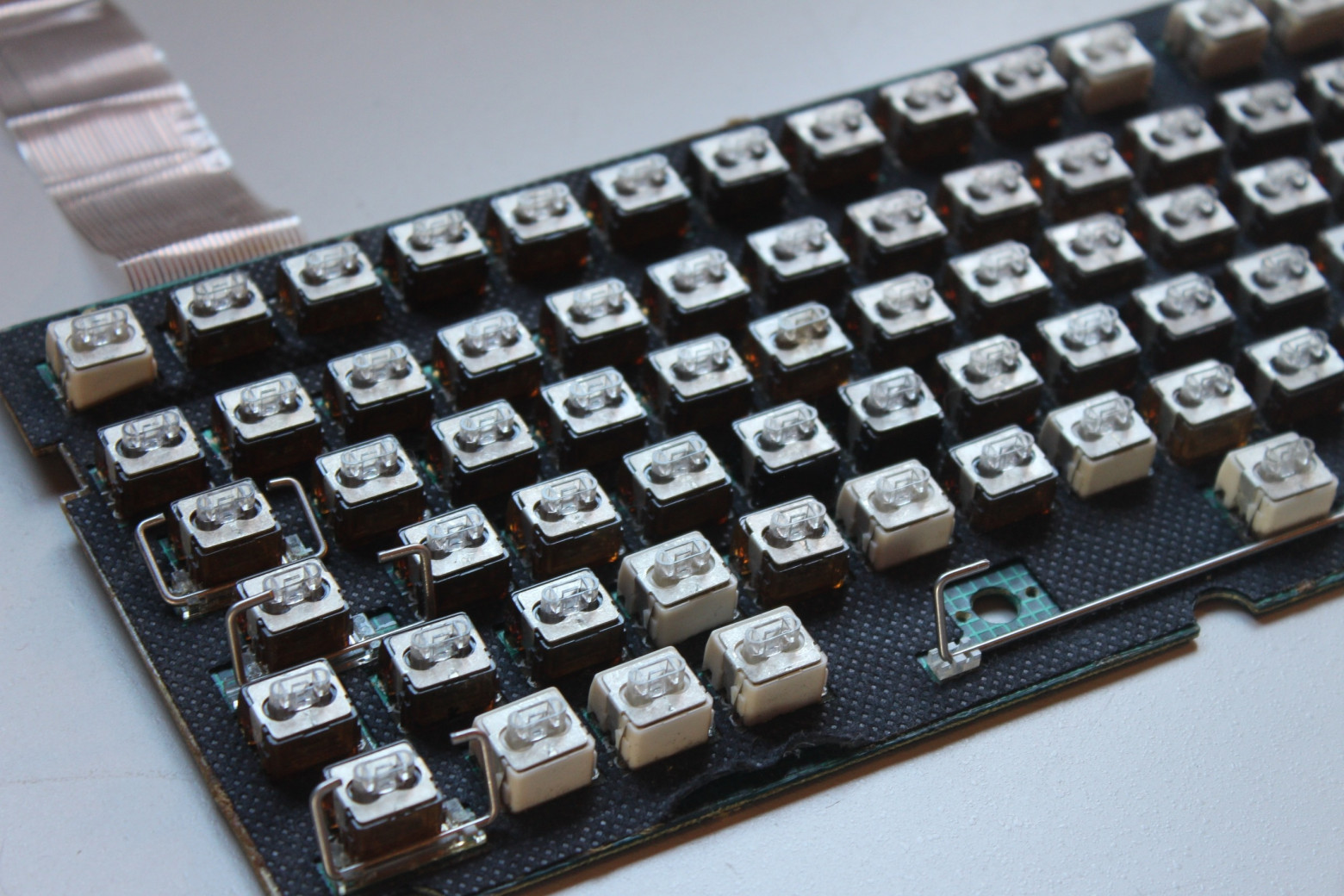

O teclado do PC 300 é feito a partir de cópias soviéticas de “interruptores” Alps. Com o tempo, as teclas param de responder ao pressionamento, sendo necessário realizar procedimentos para restaurar os contatos das teclas. Além disso, o conector no qual o cabo do teclado é inserido é de péssima qualidade – eles eram frequentemente removidos e o próprio cabo era soldado ou substituído por fios como o MGTF. O layout do teclado é um pouco diferente do da Toshiba.

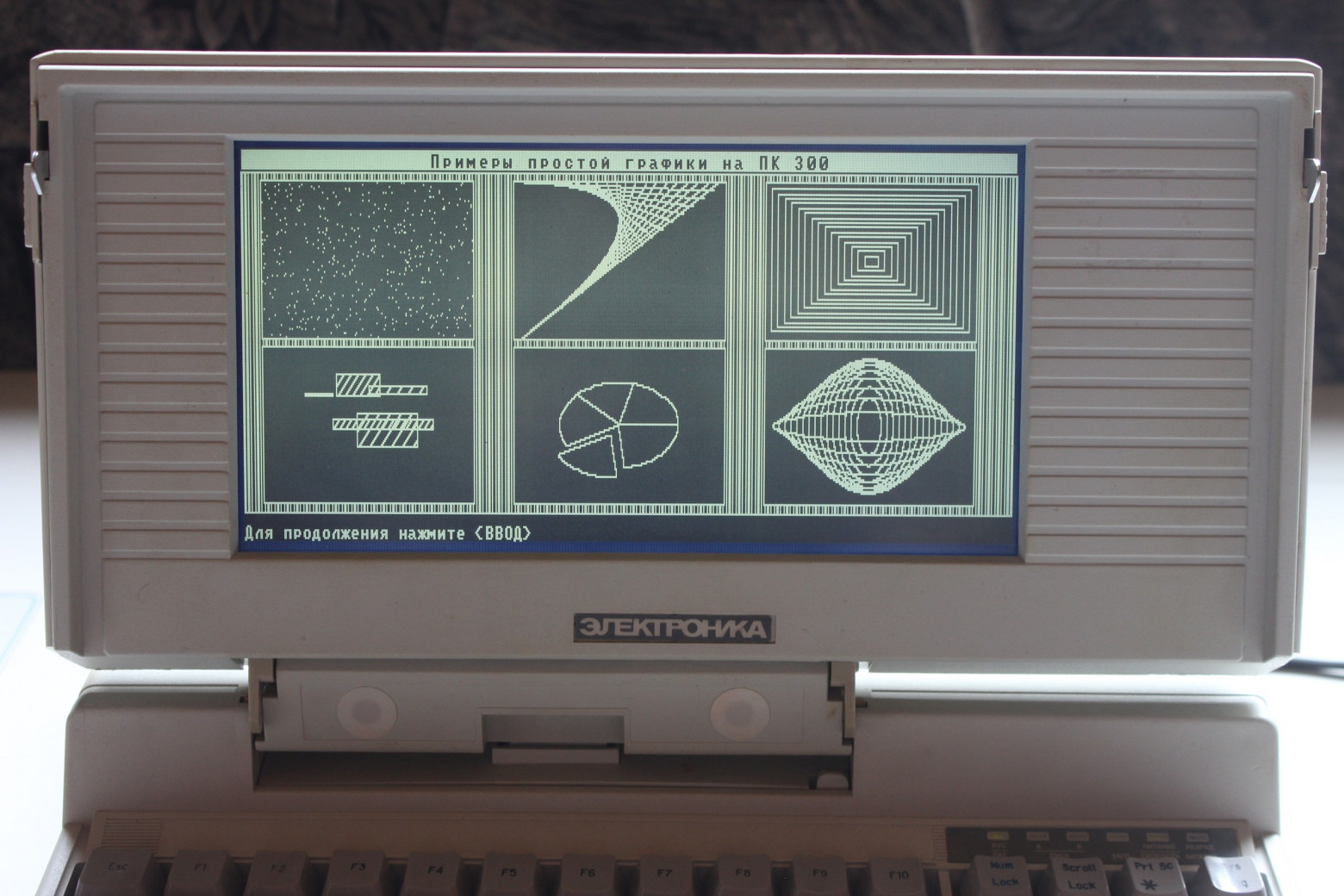

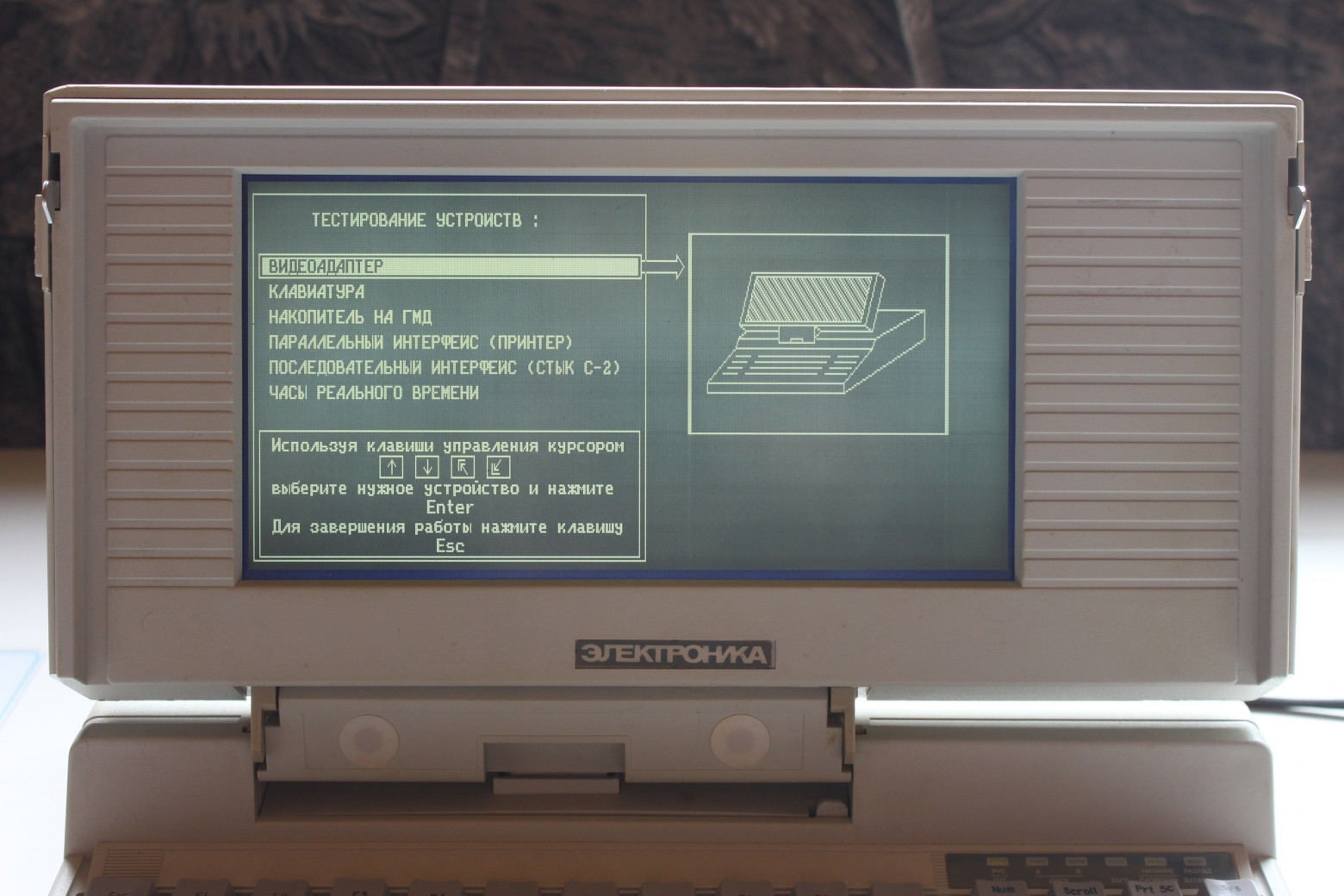

Programas especiais de teste e demonstração foram escritos para o laptop no Integral, permitindo verificar o funcionamento do teclado, adaptador de vídeo, interfaces paralela e serial, unidades GMD e relógio em tempo real. Os programas de demonstração demonstravam as capacidades do laptop e eram incluídos em disquetes.

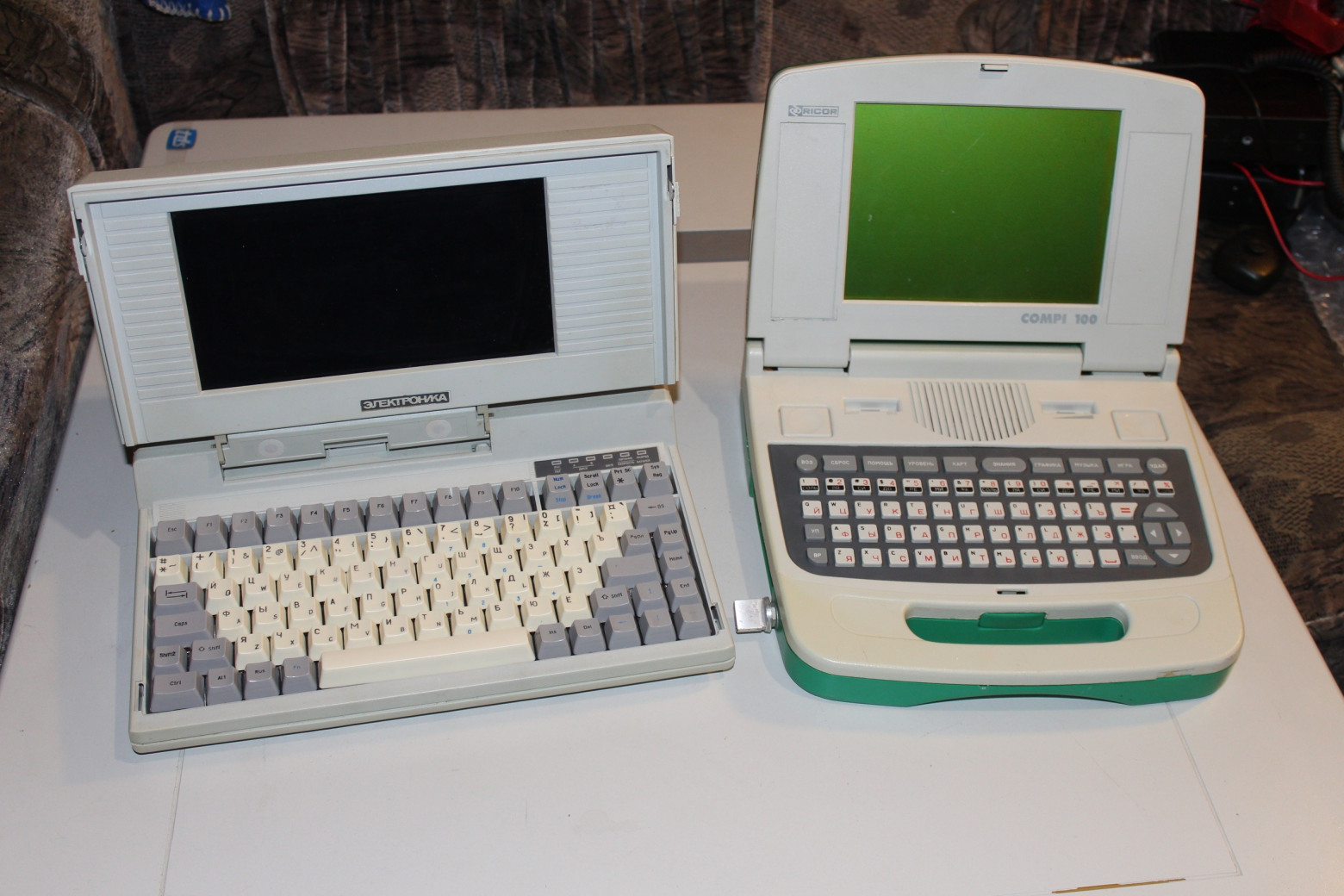

Curiosamente, o MS 1504 não é o único computador portátil doméstico. Formalmente falando, é o primeiro — antes dele, apenas computadores portáteis monobloco especializados, como o Osborne, eram criados sem bateria, e quase em paralelo, surgiu um dispositivo como o Elektronika MK-106, que permaneceu na forma de um protótipo. Depois do PC 300, surgiram projetos de laptops, o Elektronika PC 400, baseado no processador 80286, e o Elektronika 901, um laptop importado com nossos adesivos. Em meados da década de 1990, houve uma tentativa de criar um laptop doméstico para fins educacionais, o Ricor-Compi 100. No entanto, isso já é assunto para outro artigo.
Traduzido por Lord Virbickas com base em informação retiradas do retro-computer.ru.
